電源適配器的初級布局設計

關于電源適配器的設計，與之相關的書籍和網絡資料不計其數。這些資料中的內容大同小異，雖然適合進行基礎的學習，但卻缺少從實踐出發的優勢。在接觸真正的電源設計之后，設計者們就會發現，書本上和實操的差距之大會讓人一時無法適應。
這時書本上知識的劣勢就逐漸顯示出來，本系列文章來自于小編的細心整理，為大家奉上在書本中學不到的電源適配器設計知識，在本篇文章將為大家介紹電源適配器初級的布局。

眾所周知，電源適配器的工作頻率相當高，一直處于高脈沖狀態，可以算的上是模擬電路設計中特殊的類型，所以針對電源適配器的布線，也需要遵循高頻電路布線原則。

布局

高頻電路布線中的一項原則就是脈沖電壓的連線盡可能的短，其中輸入開關管到變壓器連線，輸出變壓器到整流管連接線。脈沖電流環路盡可能小如輸入濾波電容正到變壓器到開關管返回電容負。輸出部分變壓器出端到整流管到輸出電感到輸出電容返回變壓器電路中X電容要盡量接近電源適配器輸入端，輸入線應避免與其他電路平行，應避開。Y電容應放置在機殼接地端子或FG連接端。

這里需要注意的是，變壓器與共模電感應該適當的保持距離，以防磁偶合。如不好處理可在共摸電感與變壓器間加一屏蔽，以上幾項對電源適配器的EMC性能影響較大。

在輸出電容的配置上，使用兩個足夠。位置上，一只在整流管附近，另一只在輸出端子附近?？捎绊?span>電源適配器輸出紋波指標，兩只小容量電容并聯效果應優于用一只大容量電容。發熱器件要和電解電容保持一定距離，以延長整機壽命，電解電容是電源適配器壽命的瓶勁，如變壓器、功率管、大功率電阻要和電解保持距離，電解之間也須留出散熱空間，條件允許可將其放置在進風口。

圖1

圖2

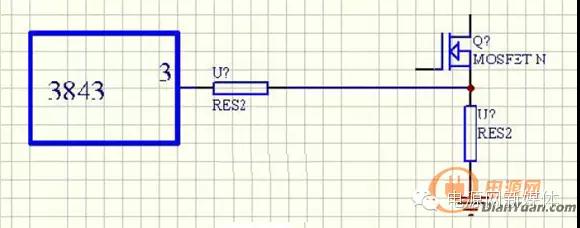

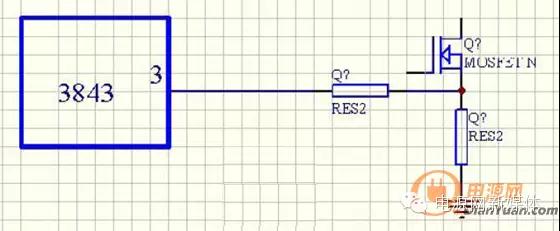

接下來是另一個需要注意的地方，像反饋環路一類的高阻抗弱信號電路連線必須保持較短，在處理時要盡量避免其受干擾、電流取樣信號電路，特別是電流控制型電路，處理不好易出現一些想不到的意外，其中有一些技巧，現以3843電路舉例見圖1效果要好于圖2，圖2在滿載時用示波器觀測電流波形上明顯疊加尖刺，由于干擾限流點比設計值偏低，圖1則沒有這種現象、還有開關管驅動信號電路，開關管驅動電阻要靠近開關管，可提高開關管工作可靠性，這和功率MOSFET高直流阻抗電壓驅動特性有關。

本篇文章對電源適配器設計初期的線路布局問題進行了大致的講解，這些知識跳脫出書本的束縛，全部來自于日常的實踐積累，在下一篇文章當中，小編將為大家帶來PCB的布線原則。
