成功電源設計，布局是其中重要一個環節

電源適配器廠家成功電源設計，布局是其中重要一個環節。但是，在如何做到這一點方面，每個人都有自己的觀點和理由。事實是，很多不同的解決方案都是殊途同歸；如果設計不是真的一團糟，多數電源都是可以正常工作的。
當然，這其中也有一些通用性規則，例如：不要在快速切換信號中運行敏感信號。換言之，不要在開關節點下運行反饋跟蹤。確保功率載荷跟蹤和接地層大小足以支持當前的電流。
盡量保持至少一個連續的接地層。
使用足夠的通孔（通常以每個通孔1A開始），將接地層相連。
除了這些基本的布局規則，我通常首先會識別開關回路，然后確定哪些回路具有高頻開關電流。圖1所示為針對降壓電源（原理圖和布局）的簡化功率級的一個示例。

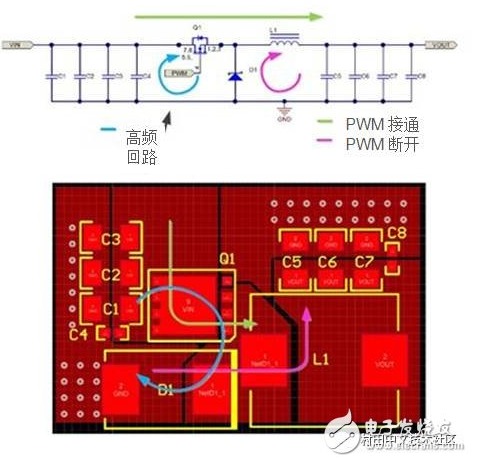

圖1：降壓電源原理圖和布局

電源適配器廠家

降壓電源中存在兩種狀態（假定連續傳導模式）：控制開關（Q1）接通時和控制開關斷開時。當控制開關接通時，電流從輸入流至電感器。當控制開關斷開時，電流繼續在電感器流動并流經二極管（D1）。電流連續輸出。
但是存在輸入脈沖電流，這是您在布局中需要關注的部分。在圖1中，此回路被標記為“高頻回路”，并以藍色顯示。您布局的首要目標是將Q1、D1和輸入電容與較短、較低電感回路連接。該回路越小，開關產生的噪聲便越低。如果忽略這一點，電源將不能有效工作。
識別開關回路的規程適用于所有的電源拓撲結構。規程的各個步驟分別是：
在接通狀態確定電流通路。
在斷開狀態確定電流通路。
找到連續電流的位置。
找到斷續電流的位置。
盡量減少斷續電流環路。
此列表中列出了給定功率級配置的關鍵回路：
降壓——輸入電容回路。
升壓——輸出電容回路。
反相降壓 - 升壓——輸入和輸出電容回路。
反激——輸入和輸出電容回路。
Fly-Buck?——輸入電容回路。
SEPIC——輸出電容回路。
Zeta——輸入電容回路。
正激、半橋、全橋——輸入電容循環。
電源布局正如一種藝術形式一般，每個人都有自己的方式，而且很多時候也會起效。需要確保的一點是，在您確定功率級的零件位置時，首先確定高頻開關回路；這樣您便可為自己節約時間、免除煩惱。
