筆記本電源適配器壞了

一、筆記本電腦的電源適配器壞了得花多少錢

筆記本適配器 只換不修，全新的價格幾十到一百。你可以到網上看一下型號，然后到實體店進行談價購買就可以了。
筆記本適配器，只要輸出電流大于舊的，電壓一致，同品牌的可以互換，
不同品牌的適配器，滿足上面要求的，就是插筆記本的接頭不同

二、筆記本充電器壞了怎么辦
1、檢查電源適配器指標燈，如果指示燈亮，一般認為從電源到適配器之間沒有問題，必須保證是指示燈本身沒壞。
2、檢查電源適配器到電腦之間的有沒有電。這個可以通過筆記本的指示燈顯示，有電源充到筆記本的時候，那個充電指示燈會亮。否則，不會亮。或者找一個同品牌的電源適配器交換試試。用你的電源適配器手對方筆記本，如果對方電腦工作正常，則你的電源適配器沒問題。否則，可能你的電源適配器有問題。如果對方的電源適配器插你電腦上后，你的電腦工作正常，而用自己的電源適配器卻不能正常工作，那么你的電源適配器有問題。
3、觀測電腦的指示燈變化。如果你插上電源適配器后，你可以看到充電的指示燈時亮?xí)r滅，有時間一直不滅，則是筆記本里面那個電源適配器接口有問題，一般可能里面線斷了，電路板老化，焊接掉落等原因。此稱為虛焊現象。這種情況只有叫專家修理了。

三、維修過程
筆者以前只維修過一些小型電源適配器，比如收音機和隨身聽的電源適配器，并沒有筆記本電源適配器維修經驗，所以只能摸著石頭過河，走一步看一步。

1.外觀

筆記本電源適配器一般由外殼、電源變壓器和整流電路組成。
電源適配器價格

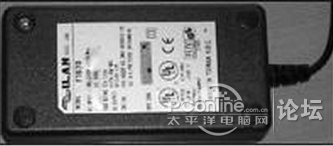

2.銘牌
應該說，拆開電源適配器外殼是需要花費一番功夫的。筆記本電腦電源適配器的外殼融合相當緊密，想一下子打開幾乎是不可能的。打開外殼后想恢復原樣，應該說也是不可能。這點可以作為我們識別電源適配器是否為原裝的一個標準。圖中已經打開一個塑料帽。

筆記本電源適配器

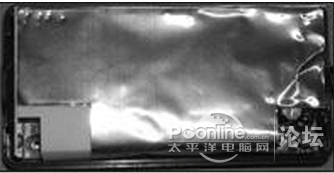

3.金屬屏蔽層金屬屏蔽層的作用是不言而喻的
多少錢

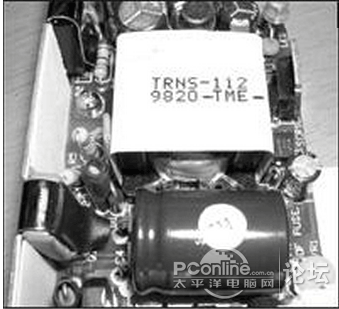

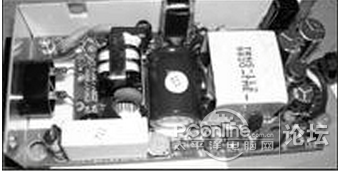

4.內部概貌
看看電源適配器內部，其實也沒什么神秘的，和普通的開關、穩壓電路沒有什么大的區別，也就是些電容、電阻、電感、開關二極管、電源核心芯片等。當然這些都是一些高發熱的元件。
筆記本電源適配器壞了怎么辦

目前的筆記本電腦電源適配器功率在60W-70W左右，內部產生的熱量主要通過塑料外殼傳導散發出來。電源適配器的表面溫度還是相當高的，適配器里頭，則是一個標準的火爐，80℃估計少不了。所以，筆者建議大家在使用筆記本電腦的時候，盡量不要在電源適配器上堆放東西，尤其是易燃材料。

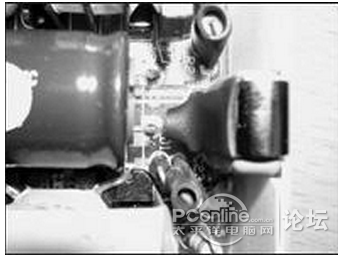

5.電容特寫
注意引腳，這是筆者拿它開刀后的結果。以前的那個電容已經有點鼓包，在高溫下，電解電容的壽命是非常短暫的，有文章說，溫度每升高10℃，電解電容的壽命就縮短一半。從實際情況看，該電容還不影響使用，但畢竟放在那里是顆定時炸彈，說不定哪天就燒壞筆記本電腦主板上的電源電路。所以筆者就找了個容量稍大一點的換上去了。本人的手藝不是太好，又沒有點焊機。所以焊接效果較差，但是絕對結實。
東莞電源適配器生產廠家

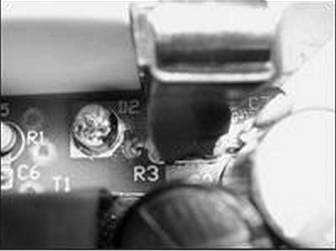

6.電阻引腳。部分電路特寫。
電源廠

7.電路特寫。左邊有套子的是保護電路。
充電器

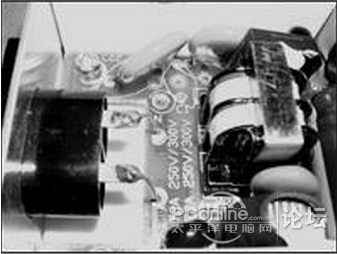

8.整流電路。由電感線圈和電容組成的濾波電路，然后進入由晶體管組成的開關管電路。
電源適配器廠家

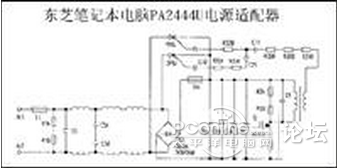

9.適配器電路圖
筆者沒有找到該適配器的電路圖，也沒有找到IBM原裝適配器的電路圖，只是在網上搜索到這個東芝筆記本電腦電源適配器電路圖。筆者對照電路板看了一下，感覺還是很有相同點的。放在這里作個參考。

10.IC電源芯片
IC電源芯片在上面圖片中略有體現，因IC芯片太過復雜，筆者手頭也沒有該芯片的參數，故不加以說明。但I(xiàn)C芯片絕對是電源適配器中重要的電子元件之一。

四、一只電源適配器工作時發出很大的“吱吱”聲，距離適配器較遠的地方也清晰可聞，嚴重影響用戶工作情緒。檢修過程：一般來說，電源適配器存在微弱的工作噪聲是正常的，但如果噪聲響到令人煩燥不安，那就該算作故障。不過這類故障的故障源比較好找，因?yàn)殡娫催m配器中只有開關變壓器、電感線圈的磁環與線圈之間有較大活動間隙才會導致“吱吱”的產生。解剖適配器后，在不接電源的情況下用手輕輕拔動兩個電感線圈上的線圈部分，發現沒有松動的感覺，可以肯定，適配器的工作噪聲來自開關變壓器。消除開關變壓器工作時的“吱吱”聲的方法有：
①用電烙鐵對開關變壓器幾個引腳與印刷電路板的連接焊點重新焊接，焊接時用手把開關變壓器壓向電路板，使開關變壓器底部與電路板緊密接觸。
②在開關變壓器的磁芯與線圈之間塞入合適的塑料片或用環氧樹脂膠封固。

③在開關變壓器與電路板之間墊入硬質紙片或塑料片。本例中，采用方法①沒有收到效果后，又用方法②進行了嘗試，獲得成功，“吱吱”聲被消除。因?yàn)橛∷㈦娐钒迳系脑苊芗诓捎梅椒á诤头椒á鄄僮鲿r有一定難度，電源適配器生產廠家可以先把開關變壓器從電路板上拆下再進行操作。
