開關電源的PCB排版設計注意要點

開關電源的PCB排版設計注意要點

1，Y電容的放置
2，主電流回路
3，信號地與功率地
4，輸入LC濾波
5，帶地線AC接口
6，輸出LC濾波
7，開關管與散熱片
以上是開關電源的基本部分，如果你能把上面幾個注意點都搞定，無論是裸板，還是帶外殼的，那么在做認證測試的時候都可以輕輕松松，遇到某一頻點超出，只需換安規元件即可

先談Y電容放置
Y電容通用腳距是10mm，留出焊盤，中間的空隙是8mm，中間不要走線
中間不走線，放置的地方當然是板的上下，左為強電，右為弱電，強電端的GND為功率地，弱電端的GND是靠近變壓器的GND引腳
對于有輸入地線的，就有3個Y，放置也是有講究的

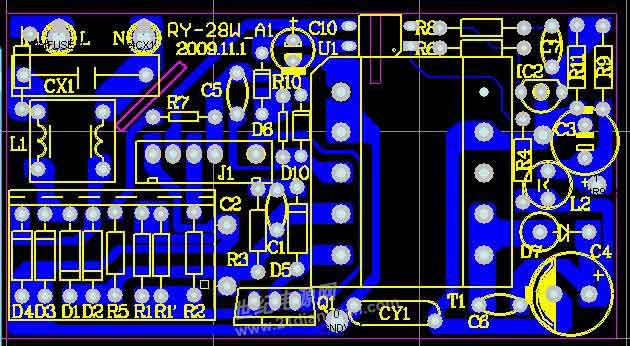

不難看出，這個圖的主電流回路應該是短的了，大家可以參考，比較適合5~40W電源適配器
再往大功率的，遵循的還是兩點：
1，主電流回路不要使用跳線，如果一定要使用跳線就需加套管，跳線的上面如果有元器件的話，還需要點膠
2，在有限平面積里及安全距離內盡可能的加粗，如果不能加粗，就需要加輔焊層
3，信號地與功率地
拿PWM控制反激來說，區分兩個地其實是為了讓PWM芯片免受干擾，也就是說，芯片需要輔助電源，那么芯片的接地端應該接輔助電源濾波電容上，而不應該接在大電容上
半橋或者全橋及其他，如果控制芯片與輸入非隔離的話，那同反激一樣，如果是隔離（例如有些有待機輔助電源的），那么應該在電源上加1~3個0.1uF的電容。

第4，輸入LC濾波
在這里只說針對寬電壓85~264V這些開關電源加以闡述
1，輸入X電容封裝大小，因為X電容的尺寸都已經標準化，假如你在認證時需要加大X電容時，如果封裝小了，是非常頭疼的，所以X電容在設計之初時就要做好準備，寧愿大點，千萬不要小，省錢可以在其他地方省不要在這里省
2，壓敏電阻，壓敏電阻有的是不帶護套，而帶了護套尺寸要大一號，所以同X電容一樣，需要預留多點空間
3，L，共模和差模，設計時是否要差模需要驗證，對于小功率的一般都不加
4，NTC/PTC，一個是負溫度系數，一個是正溫度系數，兩個的作用都是防止浪涌電流
放個圖
