5V2A電源適配器維修

電源適配器在使用的過程中，肯定會出現故障等問題。但是很多人都不知道基本的維修方法，玖琪充電器廠家今天就教大家電源適配器的維修步驟與方法：
故障現象:一臺玖琪電子公司生產的5V2A電源適配器無5V電壓輸出。

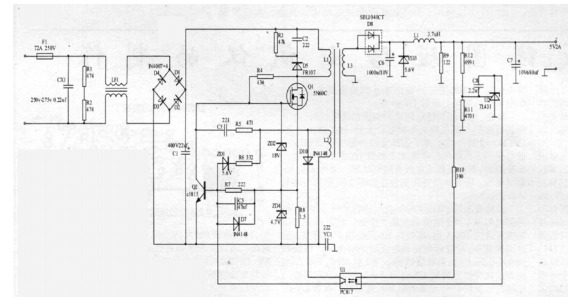

分析與檢修:打開電源適配器外殼，直觀檢查沒有發現元件有燒焦的痕跡，用萬用表檢測保險管(熔絲管)完好，為了便于故障檢修，依據實物繪制出了電路圖，如附圖所示。
從附圖可以看出，該電源適配器電路同其他常見的電源適配器電路基本是相同的，它的不同之處有3點:一是，啟動電阻R4沒有接在濾波電容C1的正極，而是接在開關管Q1的D極；二是，在Q1的G極與S極以及S極與地之間并聯ZD2(18V)、ZD4(4.7V)兩個穩壓管，用作Q1擊穿保護；三是，在輸出端并聯一只穩壓管ZD3(5.6V)，防止輸出電壓過高損壞負載。在不加電的情況下，測D1、D2、D3、D4四只整流管正常，再依次拆下濾波電容C1和易損元件Q1、R4、R8檢測也正常，為電路板輸入市電后，測得C1兩端和Q1的D極有310V電壓，懷疑故障在開關電源部分，決定采用對比檢測法進行分析檢修，找一個相同且正常的電源適配器，用萬用表的Rxl擋測5V輸出端對地的正、反向阻值為1kΩ、2.3Ω，再用同樣的方法測得故障電源的5V輸出端對地的阻值僅為0.3Ω，說明電路存在短路性故障。檢查肖特基整流二極管SBLl040CT正常，查C6己無容量，接著查出ZD3擊穿，檢查其他元件無異常，將C6、ZD3更換后，電源適配器有5V電壓輸出，故障排除。
筆者先后修好了3只此類5V電源適配器，損壞的元件均是C6、ZD3，仔細觀察電路板發現，C6靠近整流管D8的散熱片，分析C6損壞是被散熱器烘烤所致。C6損壞后，經D8整流后的電壓在未經濾波的情況下，峰值較大，導致ZD3過壓損壞。

這些就是電源適配器的維修步驟與方法，有需要的朋友們還是可以多了解關于電源適配器的維修步驟與方法的，以后如果遇到故障或問題就可以自己快速排查并解決。
