5V電源適配器無電壓輸出維修技巧

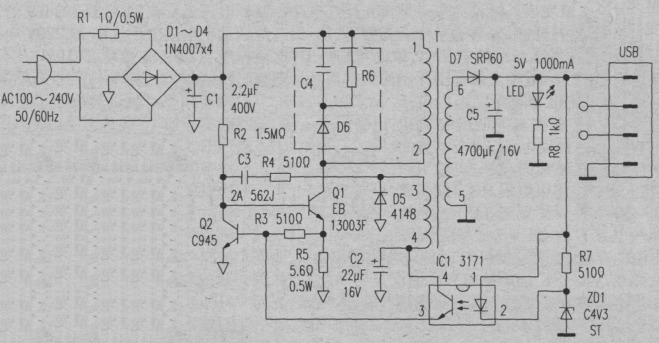

故障現象:一臺5V電源適配器通電后無電壓輸出，并且指示燈不亮分析與檢修:通過故障現象分析，說明電源內部異常。拆開后，察看查市電輸入端限流電阻R1(1Ω/0.5W)的表皮已開裂，檢測后確認開路，說明有過流現象。為了便于檢修，根據線路板實物(線路板上標識為 KS-518)繪制出原理圖，如附圖所示。

【提示】充電時應先接上負載后再通電，充好電后應先拔下充電器，再斷開負載，盡量避免在市電過高時空載通電或斷開負載。

 一臺電源適配器，工作時發出很大的“吱吱”聲，影響用戶的工作情緒。

檢修過程：一般來說，電源適配器存在微弱的工作噪聲是正常的，但如果噪聲響到令人心煩，那就是故障。因為電源適配器中只有在開關變壓器，或者電感線圈的磁環與線圈之間有較大活動間隙時才會導致“吱吱”的產生。拆開適配器后，在不通電的情況下用手輕輕撥動兩個電感上的線圈部分，若沒有松動的感覺，可以肯定，適配器的工作噪聲源來自開關變壓器。
消除開關變壓器工作時“吱吱”聲的方法有：
（1）用電烙鐵對開關變壓器幾個引腳與印刷電路板的連接焊點重新焊接，焊接時用手把開關變壓器壓向電路板，使開關變壓器底部與電路板緊密接觸。
（2）在開關變壓器的磁芯與線圈之間塞入合適的塑料片或用環氧樹脂膠封固。
（3）在開關變壓器與電路板之間墊入硬質紙片或塑料片。
本例中，采用第一種方法沒有收到效果，只好把開關變壓器從電路板上拆下，采用第二種方法嘗試， “吱吱”聲被消除。
