電源適配器應用領域

1．筆記本電腦
筆記本電腦內部使用的半導體集成電路（IC）需要直流電壓，使用直流電壓是因為IC在50Hz或者60Hz的交流電壓下不能工作，并且IC會被逆電壓（逆向偏壓）損壞。一般IC的故障電壓在DC20V以下（DC5V～10V），IC只有在產品規格規定的大功率電源適配器電壓范圍內才能穩定工作，因此為IC供電的電源適配器電壓必須在此工作范圍內。
如果筆記本電腦配備的電池可以無限時間地使用，筆記本電腦就可不需要外部電源適配器供電，但是這種理想的電池是不存在的。所以需要把交流市電變換為直流電源適配器，在使用筆記本電腦時，其外部電源適配器接線如圖1-8所示。AC220V的插座和筆記本電腦之間，需要如圖1-9所示的DC15V輸出（通常需要15V電源適配器）的電源適配器。雖然通過交流整流或者電池可以實現，但是交流電壓有變動，電池在充放電狀態時電壓也有較大的變動。

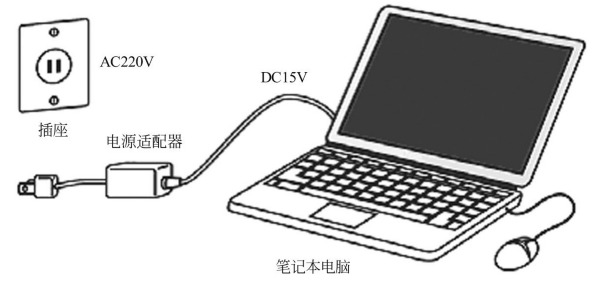

筆記本電腦的外部電源接線

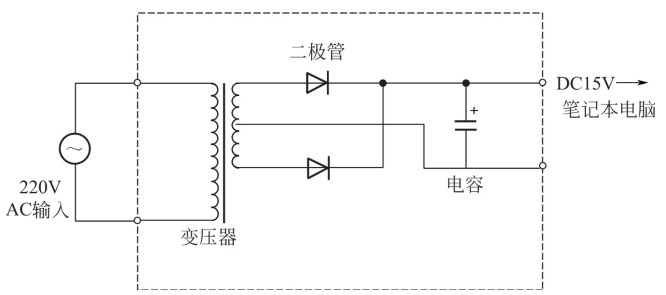

DC15V輸出的電源適配器
為了使筆記本電腦穩定地工作，必須提供穩定的直流電壓。這個提供穩定直流電壓的裝置就是直流穩壓電源適配器。這個直流穩壓電源適配器，除了要為筆記本電腦的電子回路提供穩定的直流電源適配器，高可靠性、安全性和耐環境性也是要具備的。
直流穩壓電源具有將市電（AC220V）通過整流、控制，轉換為所需要的穩定直流電的功能，其穩壓方式可分為線性方式和開關方式。
由于開關方式（一般被稱為電源適配器）具有高效率和體積小、質量輕等優點，因此逐漸取代了線性電源，在很多方面得到廣泛應用。

2．數字通信領域

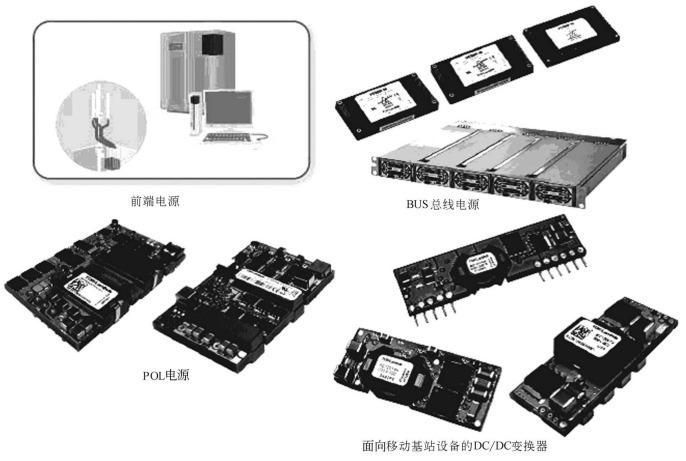

近年來，數字通信基礎設施使用的大型服務器，大多都采用在IC的附近分散配置多個DC/DC變換器（POL）方式，采用這種分散式的供電系統正在增加。目前，已有前端電源、BUS總線電源、POL電源等多種可實現高效率的分散式供電的電源產品，另外，還有多種面向移動基站設備的DC/DC變換器產品。TDK-Lambda數字通信電源產品如圖所示。

通信電源適配器的實質就是DC/DC變換器式電源適配器，只是它一般以直流48V或24V供電，并用后備電池作DC供電的備份，將DC的供電電壓變換成電路所需的工作電壓，一般它又分中央供電、分層供電和單板供電三種，后者可靠性較高。
電臺電源的輸入為AC220V/110V，輸出為DC13.8V，功率由所供電臺功率而定，幾安、幾百安均有產品。為防止市電斷電影響電臺工作，需要有電池組作為備份，所以此類電源除輸出一個13.8V直流電壓外，還具有對電池充電自動轉換功能。

3．醫療儀器領域

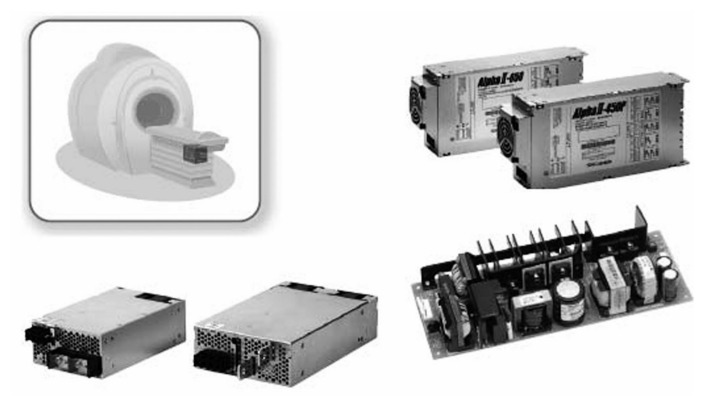

由于醫療儀器直接接觸醫療工作者和患者的身體，因此對于電源適配器的漏電流有著嚴格的規定，并且對可靠性有很高的要求。目前市場上有多種醫療標準認可的多路輸出電源和內置數字控制回路的前端電源，如圖所示。

4．測試儀器
在電子元器件的制造和檢測工作中，要進行信賴性、耐久性老化試驗和半導體的燒機等，各種實驗儀器和測試儀器都要求有極其穩定的輸出的電源。對于半導體測試儀，為了快速測試半導體器件，有必要使用多種類的輸出電壓和功率，因此可采用AC/DC前端和后端DC/DC變換器構成分散供電系統。

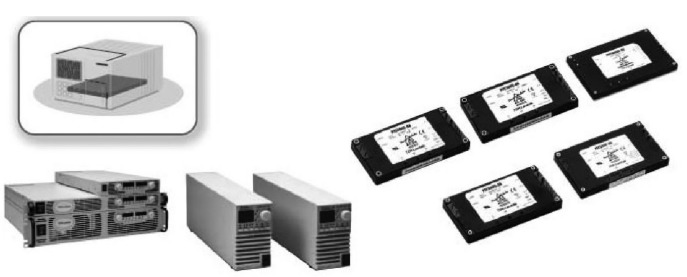

目前市場上有較適合這種分散供電的模塊和DC/DC變換器產品，還擁有用于老化試驗等各種試驗和檢測的可調電源產品，如圖1-12所示。這種電源包括高電壓小電流電源、大電流電源、400Hz輸入的AC/DC電源等，可根據特殊需要選用。

5.自動化
由于FA儀器和NC儀器及自動化控制裝置等要在工廠內電氣、溫度、濕度等較差的使用環境下長時間使用，因此對內置電源有很高的要求。另外，隨著工業設備的多機能化和高速化的進步，電動機等驅動型負載有增加的趨勢。面向FA控制領域以及廣泛的工業設備的高信賴性電源如圖所示。另外，與驅動型負載對應的峰值電流輸出型電源正在推向市場。

6．LED照明領域

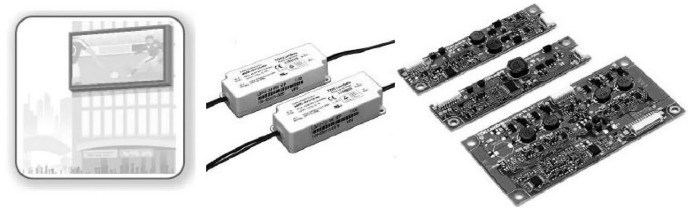

用于LED照明、LED招牌、LED光源等使用的LED驅動器如圖所示。

LED照明領域用電源適配器

7．鐵道車載儀器領域

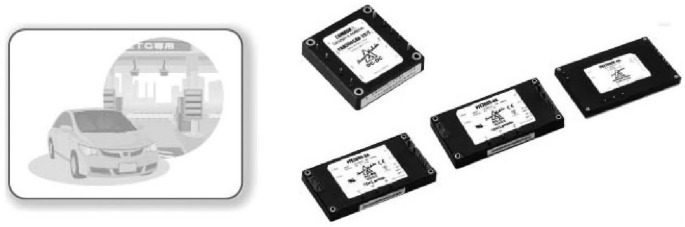

鐵道及鐵道關聯儀器儀表要求使用標準型電源，用于鐵道站基電子設備及車載電子設備領域的電源適配器，如圖所示。

鐵道車載儀器領域用電源適配器
