穩壓電路

使用三端穩壓器有以下優點。
（1）元件數量少。
（2）帶有限流電路，輸出短路時不會損壞元件。
（3）帶有熱擊穿功能。

三端穩壓器選擇7805（輸出電壓為+5V，較大輸出電流為1A，且穩壓器內部已有限流電路），在輸出端并入二極管D1（型號為1N4001），當三端穩壓器未接入輸入電壓時可保護其不至于損壞。
圖所示為穩壓電路仿真結果，可見由穩壓器輸出端VO經濾波輸出+4.94V穩定直流電壓。

三端穩壓器較易損壞的是輸出腳（圖中3腳）電壓高于輸入腳（圖中1腳）而形成擊穿，因此一般像圖中D3那樣并聯一個二極管1N4001，它的主要作用是：如果輸入端C1或C2出現短路，則輸出3腳會高于輸入1腳

，很容易擊穿穩壓器，所以反向并聯一個二極管，對2腳電壓進行泄放，使3腳到1腳電壓限幅為0.7V，可有效保護穩壓器不被反向擊穿。

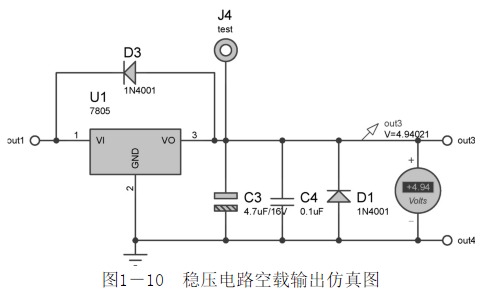

穩壓電路空載輸出如圖所示。
在穩壓輸出out3端接入300Ω電阻與LED負載進行穩壓測試，如圖所示。

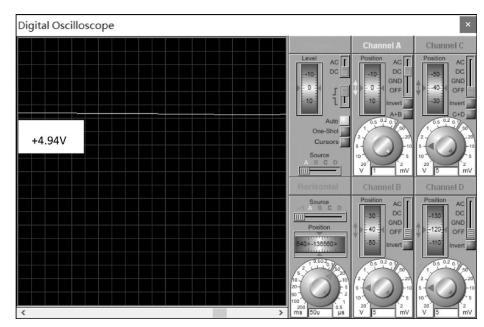

加入300Ω電阻與LED負載后，由穩壓器輸出的直流電壓大小為4.93V，并可將LED點亮。用示波器監視穩壓電路輸出VO，結果如圖所示。

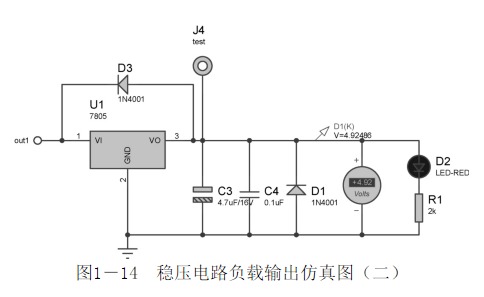

隨后在穩壓器輸出端VO處加入2kΩ電阻與LED負載，仿真結果如圖所示。

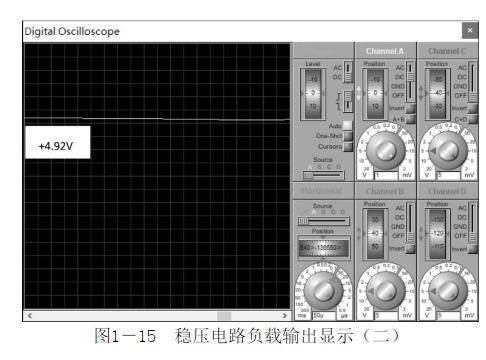

加入2kΩ電阻與LED負載后，由穩壓器輸出的直流電壓大小為4.92V，并可將LED點亮，如圖所示。

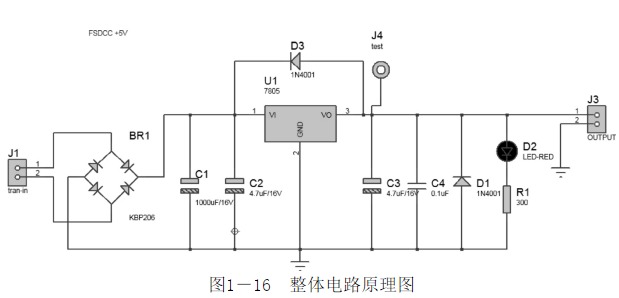

綜上所述，本項目所設計的固定式直流穩壓電源適配器，能夠在負載變化的情況下提供穩定的+5V直流穩壓電源適配器。固定式單電源適配器直流穩壓電路整體電路原理圖如圖所示。

經過對電路板的實際測試，測試結果顯示輸出電壓為5.0V，設計要求單電源適配器輸出5V電壓，實測符合設計要求。

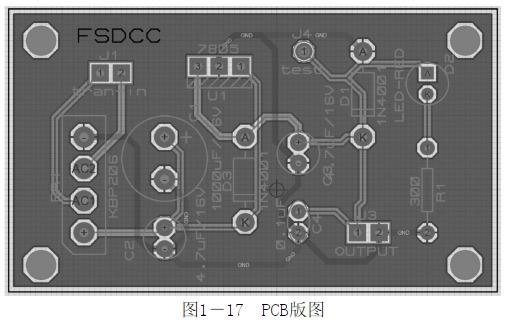

PCB版圖（見圖）

實物測試（見圖）

總結
為了提高電子設備的精度及穩定性，在直流電源適配器中還要加入穩壓電路，因此稱為直流穩壓65W電源適配器。典型的直流穩壓電源適配器主要由電源適配器變壓器、整流電路、濾波電路和穩壓電路等幾部分構成。電源適配器變壓器把50Hz的交

流電網電壓變成所需要的交流電壓；整流電路用來將交流電變換為單向脈動直流電；濾波電路用來濾除整流后單向脈動電流中的交流成分（即紋波電壓），使其成為平滑的直流電。本項目所介紹的穩壓電路測

試顯示輸出電壓為5.0V，設計要求單電源適配器輸出5V電壓，實測符合設計要求。
