線性電源適配器的結構與特點

開關電源不同于線性電源適配器，前者調整管工作在通、斷狀態，后者調整管工作在線性狀態。電源適配器通過控制調整管的通、斷時間實現穩壓。電源適配器的優點是體積小、重量輕、功耗小、穩壓范圍寬，效率可高達80％～90％。調整管功率損耗小，散熱器也隨之減小。英規電源適配器工作頻率在幾十千赫茲甚至幾百千赫茲，濾波電感、電容元件可用較小的容量，允許的環境溫度也可以大大提高，廣泛應用在各種電子設備中。本章主要介紹電源適配器的基本構成、分類及工作原理，讓讀者對電源適配器有一個初步的認識。
穩壓電源適配器的比較
電子設備離不開電源適配器。電源適配器供給電子設備所需要的能量。電源適配器的性能、質量直接影響著電子設備的安全可靠運行，故此對電子設備電源適配器性能、質量的要求也越來越高。現有的電源適配器主要有兩大類：串聯線性穩壓電源適配器（簡稱線性電源適配器）和開關穩壓電源適配器（簡稱電源適配器）。這兩類電源適配器各具特色而被廣泛應用。

線性電源適配器的結構與特點

線性電源適配器的組成框圖及輸出波形如圖所示。

圖線性電源適配器的組成框圖及輸出波形
線性電源適配器通常都是由電網所提供的交流電，經過變壓、整流、濾波和穩壓環節而得到。其各個部分電路的作用如下：
①電源適配器變壓器——將220V電網電壓轉換為整流電路所需要的交流電壓值，而少部分電路采用電容降壓，如遙控電風扇電路。
②整流電路——將交流電壓轉換為脈動直流電壓。常用的整流電路有半波整流電路、全波整流電路和橋式整流電路。
③濾波電路——將脈動直流電壓轉換成較為平滑的直流電壓。線性電源適配器中常用的濾波電路有電感濾波、電容濾波和阻容濾波，其中較常用的是電容濾波。
④穩壓電路——將直流電源適配器的輸出電壓穩定，基本不受電網電壓或負載的影響。在線性電源適配器中常用的穩壓電路有二極管穩壓、串聯穩壓。其中，串聯穩壓有現成的集成電路，如固定電壓輸出的集成電路有LM78××，LM79××等，可調電壓輸出的集成電路有LM317和LM337等。

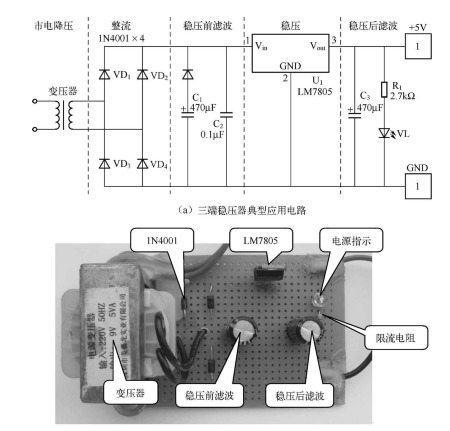

圖為包含市電降壓、整流、濾波和穩壓4個功能模塊的線性穩壓電源適配器。

4個功能模塊的線性穩壓電源適配器

線性電源適配器的優點是穩定性好、瞬態響應速度快、可靠性高、輸出電壓精度高和輸出紋波電壓小；缺點是工作頻率低，所采用的工頻變壓器、濾波器的體積和重量都較大。調整管工作在線性狀態，功耗大、效率低，需要加裝散熱器。在一般情況下，線性電源適配器效率均不會超過50％，但它優良的輸出特性，在
