線性調整器和Buck、 Boost及反相開關型調整器

電源適配器廠家東莞玖琪將介紹幾種著名的電源適配器拓?fù)潆娐罚@些電源適配器拓?fù)湟话阌糜诰€(xiàn)性和開關型電源適配器的設計。每種拓?fù)浼扔泄餐奶匦裕灿歇?dú)特的特性，有經驗的電源適配器設計者能夠很好地選擇合適的拓?fù)湟詽M(mǎn)足應用場合。而對于電源適配器初學者，如何為電源適配器選擇合適的拓?fù)渚惋@得非常困難了。掌握拓?fù)涞幕咎匦苑浅Ｓ斜匾@有助于15W電源適配器工程師選擇合適的拓?fù)洌苊庖驗橥負溥x擇不當而浪費時間。
一些拓?fù)溥m用于離線式（電網供電的）AC／DC變換器，其中有些適合小功率電源適配器輸出（<200W），有些適合大功率電源適配器輸出；有些適合較高的電源適配器AC輸入電壓（≥220VAC），而有些適合較低的AC輸入電壓的場合；有些在較高的DC輸出電壓（>200V）場合有較大的優勢，而有些在較低的DC輸出電壓場合有較大的優勢。對于多輸出電壓等級的應用場合，使用器件較少或是在器件數與可靠性之間有較好折中是選擇拓?fù)湟紤]的因素。同時，輸入／輸出紋波和噪聲要求也是選擇拓?fù)湟紤]的重要因素。某些拓?fù)湟蚱浔旧砉逃械木窒扌裕枰o助電路或更復雜的電路，使得在某些應用場合它的特性變得非常難以分析。
因此，要恰當選擇拓?fù)洌煜じ鞣N不同基本拓?fù)涞膬?yōu)缺點是非常重要的。錯誤的選擇會導致電源適配器的性能變差，甚至浪費設計時間和成本。因此，有必要充分地了解不同拓?fù)涞幕咎匦詤?shù)。
電源適配器廠家東莞玖琪將介紹幾種構成線性12w電源適配器和開關電源適配器的基本拓?fù)洌@些拓?fù)浒?br />
·線性調整器
·Buck調整器
·Boot調整器
·反相開關型調整器（反激式或Buck-Boot調整器）
介紹每種拓?fù)涞幕竟ぷ髟怼⒌湫筒ㄐ魏蛢?yōu)缺點，不同輸出功率、不同輸入電壓下晶體管的峰值電流和電壓應力，輸入電流與輸出功率和輸入電壓之間的關系，效率及DC和AC開關損耗，以及一些典型的應用。

5伏電源適配器線性調整器——耗能型調整器

線性電源適配器基本工作原理
為了說明較復雜的開關調整器的主要優勢，先來分析線性調整器（或稱串聯型調整器）有哪些優缺點，有哪些特性不如開關調整器。

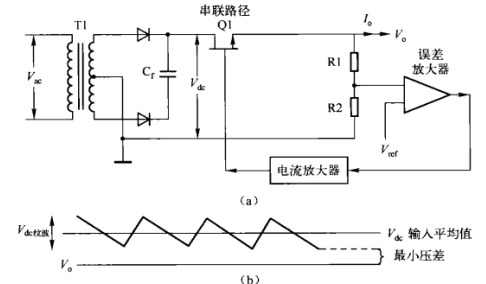

線性調整器的基本電路如圖1。1（a）所示，晶體管Q1（工作于線性狀態，或非開關狀態）構成一個連接直流源V和輸出端V的可調電氣電阻，直流源V由60Hz隔離變壓器，整流橋和儲能電容C構成的電路產生，輸出端V用于連接外部負載。

在圖1。1（a）中，R1和R2組成的分壓網絡對輸出電壓采樣，采樣電壓輸入到誤差放大器同參考電壓進行比較，誤差放大器輸出電壓經驅動電路驅動串聯的功率晶體管。調整原理如下：直流輸出電壓由于輸入電壓升高或輸出負載電流減小而升高時，串接晶體管（設為NPN型）基極電壓下降，其等效電阻阻值加大，使輸出電壓降低，從而保持采樣電壓等于參考電壓。這種負反饋控制在輸出電壓由于輸入電壓下降或負載電流增加而下降時也同樣起作用。此時，誤差放大器輸出會使串接晶體管基極電壓上升，集射極電阻減小，直流輸出電壓升高，使輸出電壓V恒定。
實質上，輸入電壓的任何變化（不管是由于交流輸入網壓的紋波，還是由于輸入電壓規定范圍內的穩態波動，或是由于負載瞬變?cè)斐傻妮斎腚妷核矐B(tài)變化）都會被串聯晶體管等效電阻所調整，使輸出電壓保持不變，其恒定程度與反饋放大器的開環增益相關。
