電源適配器的電磁干擾

       電磁干擾（EMI）或射頻干擾（RF1）是無意產生并傳導或輻射的能量，在所有電源適配器中是無時不在的，高效率所要求的快速矩形波形開關動作也會產生很寬的干擾頻譜，這可能成為大問題。

       為了使任何電子系統都能正常運行，使系統所有元件都具有電磁兼容性是很重要的而且整個系統也必須與鄰近的系統互相兼容。

       因?yàn)殡娫催m配器是諸多干擾的來源，所以對這方面的設計進行謹慎考慮至關重要。一般良好的設計實踐要求允許的射頻干擾盡量小以避免射頻污染，這種射頻干擾可以被傳導進電源或輸出線，或從任何電源適配器設備把射頻干擾發射出去。此外，各級別的標準通過法律來限制允許的干擾水平。

       這些標準因來源的國家、權威機構和預期的應用不同而有變化。電源適配器廠家需要學習市場所在地的相關法規。在共同市場的國家，推薦應用國際電氣技術委員會的IEC BS800標準，或國際無線電干擾特別委員會（CISPR）的標準。德國要求根據運行頻率遵守德國電氣工程師協會的VDE0871或VDE875標準，在美國，適用聯邦通信委員會（FCC）標準，類似的加拿大推薦的限制是加拿大標準協會（CSA）的C108。8-M1983標準。

       這些標準一般覆蓋的頻率范圍是10kHz~30MHz，家居場合比辦公或工業場所有更理格的標準。

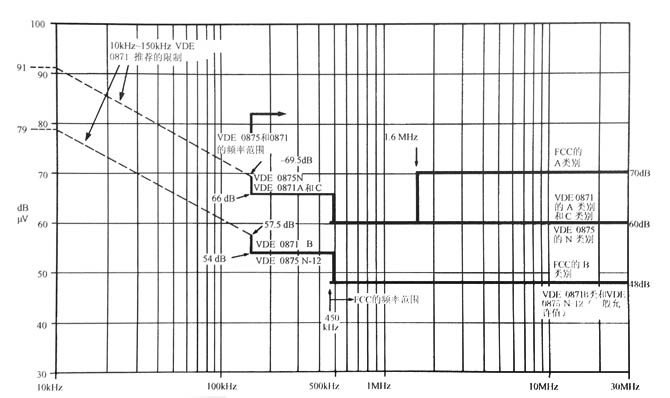

       圖為截至本書出版時FCC和VDE發布的對傳導型RFI發射所做的限制。

EMI／RFI傳播模式

電源適配器設計者所關心的傳播有兩種形式：

（1）電磁輻射的電場波（E）和磁場波（H）

（2）在電力線和互連線上的傳導干擾。

       布局和配線的實踐要求減小漏感和改善性能，輻射干擾通常被減到較小。一般而言高頻電流回路很短，面能的話應使用雙絞線。變壓器和具有氣隙的扼流圈被屏藏起來以減少磁場的發射，第一部分第4章，屏蔽箱或設備的外殼經殼被用作這一屏蔽層。

       用來使傳導干擾較小化的技術也會減小輻射噪聲。接下來的一節集中討論電源適配器干擾的傳導方面，一旦傳導限制達到了要求，則輻射限制也通?？蓾M足要求。

輸電線傳導型干擾

考慮傳導干擾有兩個主要方面，即差模傳導噪聲和共模傳導噪聲。

它們將被分別考慮。

差模干擾

差模（或串模）干擾是存在于任兩條電力線或輸出線之間的射頻（RF）噪聲分量在離線電源適配器中，這通常是交流電力線的火線和中線或輸出線的正極和負極兩條線之間的干擾，干擾電壓與電力線輸入或輸出電壓串聯起作用。

共模干擾

共模干擾是存在于任何或全部電力線或輸出線與公共地平面（機殼、箱或接地返回線）之間的射頻噪聲分量的干擾。
