一臺日立DZ-MV550A數碼DVD攝像機，主機上沒有電池充電電路，電池只能在適配器上進行充電。當攝像機不裝電池時，可用專用插接線與適配器連接供電。該機電源適配器的外型尺寸為90×50×33mm3。主要元件MIP2E4D雙列7腳，KGC-H00074TOB雙列20腳，JRC-A3043H雙列14腳等組成。因進水大面積損毀，無法修復，只好全面放棄。僅利用其機殼重新制作。自制的理念是，充分利用廉價的精密穩壓源TL431作電壓比較器取樣，三端可調穩壓器LM317作充電調壓，達林頓管D633(100V/7A/40W)為攝像機供電。一塊Φ38mm的節能燈板改制為開關電源適配器后，為充電單元和供電單元提供12V～14V/1.5A的總電源適配器，功率35W左右，制作時將盒內所有凸出的支架刮除。因該盒體積較小，在保證可靠性的前提下，盡量減少元件用量，濾波電容全部用小體積型，所有元件應嚴格檢測后再上機。

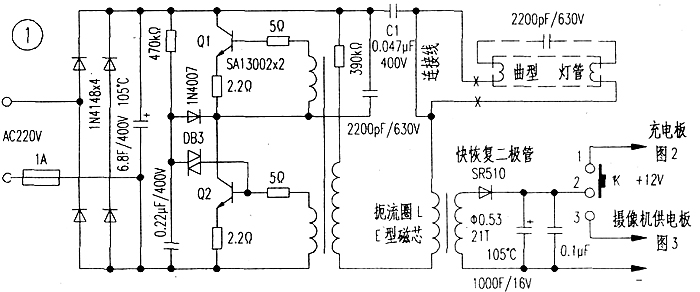

圖1為15W曲管節能燈用的Φ38mm電路板電路，該電源適配器板在盒內平行放置。C1改為0.027μF/400V，VT1、VT2原用SAl3002(400V/2A/20W)改為MJEl3005(700V/4A/60W)。在打×處將燈管和啟輝電容拆除，用導線連接C1和扼流圈L。原匝數不變，將L從電路板上取下，其E型磁心不太好拆開，易碎。可用香蕉水在對接點涂抹，約兩分鐘后，用薄刀片輕輕切入即可取開，在原線圈上用Φ0.53mm高溫度漆包線繞制21匝。圖1中L右邊為增加的濾波元件和轉換開關K。也可不裝K，但要多耗電。
圖2為電池充電板電路:尺寸33×25mm3，直立安裝在盒內。恒流恒壓充電，充電電流由R2決定，取10Ω時均為190mA，取8.2Ω時均為230mA。恒壓由IC2、R3、W組成，調節W可改變電壓高低。調試時先不接電池，接一只100Ω電阻作假負載，調節W至8.4V，再拆去100Ω電阻。LED為充電指示燈，當電池插入后，AB兩點間約2V電壓LED發光，隨著充電電流減小，AB兩點間電壓逐漸下降，至LED熄滅，電池充滿。
圖3為攝像機的供電單元電路板，尺寸25×20mm3，平行安裝在盒內，由精密穩壓源IC與大電流達林頓三極管VT擴流組合而成。電路簡潔，過載穩壓性能足夠好，溫升也不高，輸出電壓調節為7.8V。
圖4為三塊單元電路板在盒的上蓋內示意圖，下蓋中不裝元件。使用時倒過來放置。LM317和D633共用一條鋁散熱板，MJEl3005分別加長小塊鋁散熱片。盒的兩側面(上下蓋)鉆3的散熱孔各二排，散熱孔排內壁用黑色音箱布遮擋，以防雜物進入。
小結:原適配器上標注輸出7.9V/1.4A，充電8.4V/0.65A，重新制作后的性能與原機相同。實測狀況為:當攝像鍵電源開戶瞬間電流達1.5A，但7.8V電壓穩定不變，激勵后的正常運行電流在0.45A～0.6A左右，隨畫面狀況變動。為制作簡單起見，充電板和供電板不必做印制板，因元件不多，用普通絕緣板鉆孔搭焊即可，供電板上的電流支線須用Φ.5mmm以上的銅線焊接。完畢后用“一沾靈”膠水將塊板在盒內固定幾個點。
