片狀多層陶瓷電容簡介

片狀多層陶瓷電容應該是出貨量較大的電容，制造商也比較多，像三大日系TDK、muRata、Taiyo Yuden，美系像KEMET、AVX(已經被日本京瓷收購了)。

Class I電容

Class I電容應用較多的是C0G電容，性能穩定，適用于諧振、匹配、濾波等高頻電路。

C0G電容的容值十分穩定，基本不隨外界條件(頻率除外)變化，下圖是Murata一款1000pF電容的直流、交流及溫度特性。

片狀多層陶瓷電容簡介

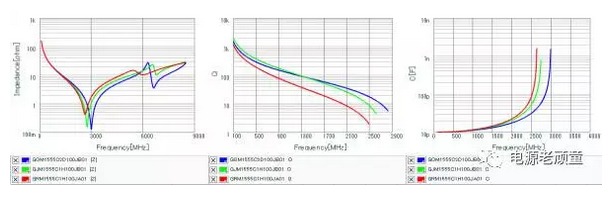

因此，通常只需要關注C0G電容的頻率特性。下圖是Murata的3款相同封裝(0402inch)相同容差(5%)的10pF電容的頻率特性對比。

片狀多層陶瓷電容簡介

其中GRM是普通系列，GJM是高Q值系列、GQM是高頻系列，可見GQM系列高頻性能更好，自諧振頻率和Q值更高，一些高頻性能要求很高的場合，可以選用容差1%的產品。而GRM系列比較便宜，更加通用，例如EMC濾波。

Class II和Class III電容

Class II和Class III電容都是高介電常數介質，性能不穩定，容值變化范圍大，通常用作電源適配器去耦或者信號旁路。

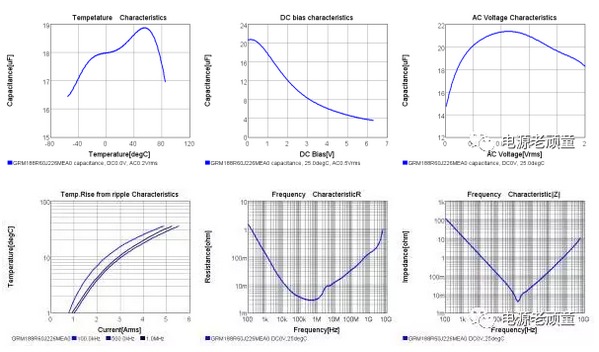

以Murata一款22uF、6.3V、X5R電容為例，相關特性曲線：

片狀多層陶瓷電容簡介

容值

Class II和Class III電容，容值隨溫度、DC偏置以及AC偏置變化范圍較大。特別是用作電源去耦時，電容都有一定的直流偏置，電容量比標稱值小很多，所以要注意實際容值是否滿足設計要求。

紋波電流

作為DCDC的輸入和輸出電容，都會有一定的紋波電流，由于ESR的存在會導致一定的溫升。加上環境溫度，不能超過電容的額定溫度，例如X5R電容較高額度溫度是85℃。

通常由于多層陶瓷電容ESR較小，能承受的紋波電流較大。

自諧振頻率

電容由于ESL的存在，都有一個自諧振頻率。大容量的電容，自諧振頻率較低，只有1-2MHz。所以，為了提高電源適配器的高頻效應，大量小容值的去耦電容是必須的。此外，對于開關頻率很高的DCDC芯片，要注意輸入輸出電容的自諧振頻率。

ESR

設計DCDC電路，需要知道輸出電容的ESR，來計算輸出電壓紋波。多層陶瓷電容的ESR通常較低，大約幾到幾十毫歐。
