采用定時觸發器的繼電器與限流電阻的電路

繼電器K1與電阻R構成的電路

  該電路如圖2-62所示?電源適配器接通時,輸入電壓經限流電阻R1給濾波電容器Cl充電?同時,輔助式電源適配器Vcc經電阻R2對并接于繼電器K1線包的電容器C2充電?當C2上的充電電壓達到繼電器的動作電壓時,K1動作,旁路限流電阻R1,達到瞬時防沖擊電流的作用?通常在電源適配器接通之后,繼電器K1動作延時0.3~0.5s?否則,限流電阻R1因通流時間長會燒壞

  這種簡單的RC延遲電路在考慮到繼電器吸合電壓時,還必須顧及流過線包的電流般電阻的阻值較小而電容的容量較大,延遲時間很難準確控制?這主要由電容容量的誤差和漏電流造成,需要仔細地挑選和測試?同時,繼電器的動作閾值取決于電容器C2上的充電電壓,繼電器的動作電壓會抖動及振蕩,造成工作不可靠。

采用定時觸發器的繼電器與限流電阻的電路

該電路如圖2-63所示(僅畫出定時電路,主電路同圖2-62所示電路),它是圖2-62所示電路的改進型電路?電源適配器接通時,輸入電壓經整流橋和限流電阻R1給C1充電?同時,定時時基電路555的定時電容C2由輔助電源經定時電阻R2開始充電,經0.3s后,集成電路555的2端電壓低于電源電壓的1/2?其輸出端3輸出高電平,VT2導通,繼電器K1動作,限流電阻R1被旁路,直流供電電壓對C1繼續充電而達到額定值,逆變器處于正常工作狀態?由于該電路在RC延遲定時電路與繼電器之間插入了單穩態觸發器和電流放大器,確保繼電器動作干脆?可靠,達到有效地防止沖擊電流的效果,而不會像圖2-62所示電路那樣,由于繼電器動作的不可靠性而燒壞限流電阻及繼電器的自身觸點?

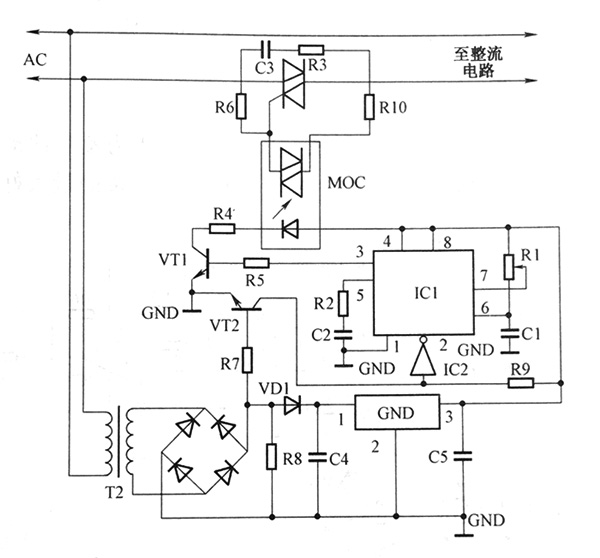

過零觸發的光耦可控硅與雙向可控硅構成的電路

該電路如圖2-64所示?集成穩壓器輸出穩定的5V電源適配器電壓,為軟啟動電路提供電源適配器電壓晶體管VT?反相器IC2構成過零觸發電路,1Cl555構成單穩態觸發器,R1·Cl為定時周期?但因5端~1端接有延遲電路R2?C2,所以555是逐步達到滿周期的?當電網電壓過零時,晶體管VT1截止,反相器IC2輸出低電平,啟動定時電路555工作,軟啟動延遲時間由時間常數R1C1及R2C2共同決定?
