上述線性恒流驅動電路雖具有電路簡單、元件少、成本低、恒流精度高、工作可靠等優點，但使用中也發現幾點不足：

a、調整管工作在線性狀態，工作時功耗高發熱大（特別是工作壓差過大時），不僅要求較大尺寸的散熱器，而且降低了用電效率。

b、電源電壓要求按公式（13）與LED工作電壓嚴格匹配，不允許大范圍改變。也就是說它對電源電壓及LED負載變化的適應性差。

c、它僅能工作在降壓狀態，不能工作在升壓狀態。即電源電壓必須高于LED工作電壓。

d、供電不太方便，一般要配開關穩壓電源，不能直接用～220V供電。

輸入整流:將正負變化的交流電變成單向變化的直流電

濾波:將變化的電壓波形平滑成波動較小的直流電壓波形

變壓器:儲存能量,產生需要的輸出電壓.原、副邊隔離。

輸出穩壓:穩定輸出電壓

取樣反饋:將輸出電壓的變化反映到控制電路,以便采取相應的措施保證輸出電壓在規定的范圍內

PWM+開關:控制電路,根據反饋回來的信號控制變壓器儲存能量的多少,從而保證輸出的穩定

采用適配器驅動的優點:效率高，一般可以做到80%～90%，輸出電壓、電流穩定。輸出紋波小。且這種電路都有完善的保護措施，屬高可靠性電源。

LED驅動電源主要有恒壓式和恒流式

（1）恒壓式：

a、當穩壓電路中的各項參數確定以后，輸出的電壓是固定的，而輸出的電流卻隨著負載的增減而變化；

b、恒壓電路不怕負載開路，但嚴禁負載完全短路。

c、 以穩壓驅動電路驅動LED，每串需要加上合適的電阻方可使每串LED顯示亮度平均；

d、 亮度會受整流而來的電壓變化影響。

（2）恒流式：

a、 恒流驅動電路輸出的電流是恒定的，而輸出的直流電壓卻隨著負載阻值的大小不同在一定范圍內變化，負載阻值小，輸出電壓就低，負載阻值越大，輸出電壓也就越高；

b、 恒流電路不怕負載短路，但嚴禁負載完全開路。

c、 恒流驅動電路驅動LED是較為理想的，但相對而言價格較高。

d、 應注意所使用較大承受電流及電壓值，它限制了LED的使用數量；

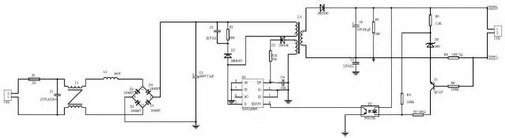

開關恒流驅動電路

恒流源和恒壓源不同之處就是恒流的那部分電路。

恒流部分：它主要由T1、R8、R9、R5組成。三級管的導通電壓0.7V是已知量。R8阻值也是已知量，當電路開始工作后，只要R8和流過R8的電流乘積大于0.7V，三極管開始工作,電路就進入恒流工作。
