硬件設計如何選擇連接器

       連接器，也就是工程師俗稱的接插件，用于把兩個電路板或電子設備連接起來，實現電源或信號的傳輸。通過連接器，可以使電路模塊化，簡化電子產品的裝配過程，使產品便于維護、升級。

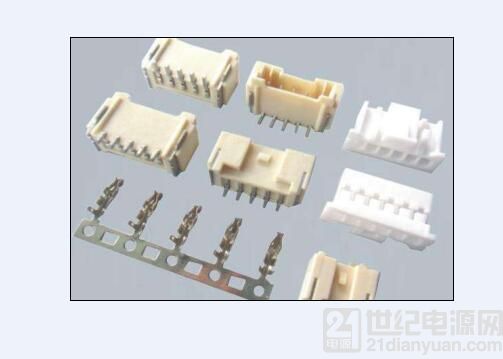

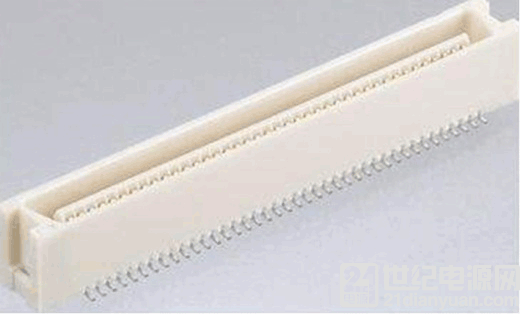

       引腳數、引腳間距是連接器選型的基本依據。選擇多少引腳數的連接器取決于需要連接的信號數量。對于一些貼片式連接器，如下圖的貼片排針，引腳數不宜過多。因?yàn)樵谫N片機焊接過程中，由于高溫作用，連接器塑料會受熱變形，中部隆起，造成引腳虛焊。我們的P800Flash編程器在研發早期曾用這種排針、排母做板間連接，結果樣機排針的引腳大面積虛焊。換成2個引腳數減半的排針后，再?zèng)]出現過虛焊。

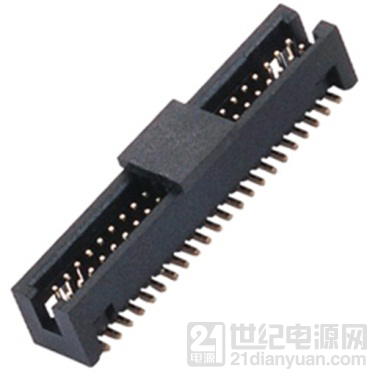

      以我們的P800Flash編程器為例，在前期研發過程中曾選用下圖所示的牛角連接器作為編程器和適配板間的連接器。這種連接器接觸緊密，成本低。缺點是機械防呆不明顯，分離力過大。在更換編程器適配板過程中，需借助工具如鑷子才可將這對連接器分離開，影響用戶體驗。

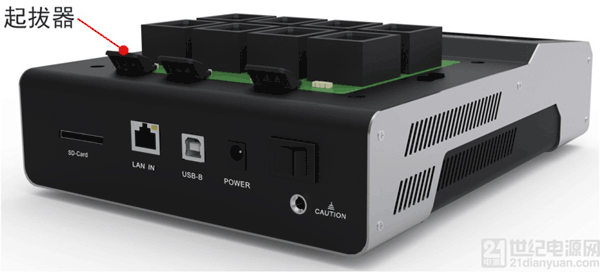

      為解決連接器分離力過大的問題，我們設計了結構復雜的輔助起拔器，增加成本的同時，拔出效果卻不明顯。

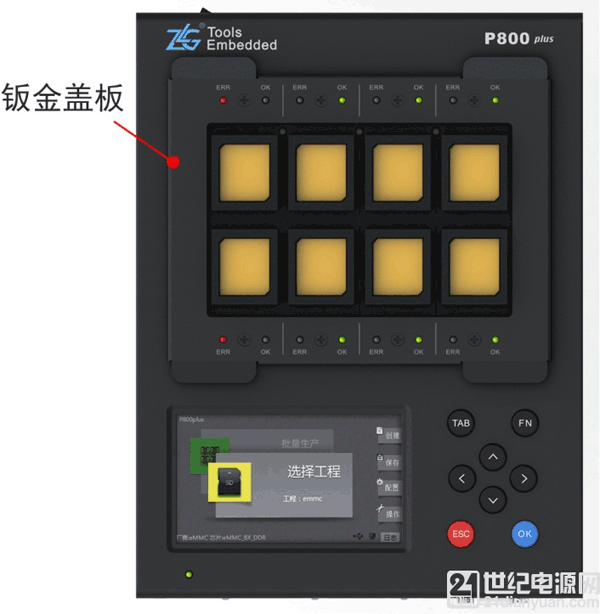

       之后我們設計了一個鈑金蓋板，將適配板固定到蓋板上，通過拔蓋板實現分離連接器的目的。實際測試效果并不理想，甚至出現連接器塑料邊崩裂、針腳歪斜的現象。

     “細節決定成敗”，正是連接器這種一個個不起眼的細節，決定了產品是否具有良好的用戶體驗，是否能保持足夠的競爭力，切記不可隨意而為！
