現階段，目前市面上直插式電源適配器依據插頭組裝方式分成可拆卸插頭與不可拆卸插頭兩類。依據插合面結構形式可分成：一種是平面式(一個面而且邊緣為直角)；另一種是臺階式(一個面且邊緣形狀是弧形倒角，或兩個面的臺階式)。
對于帶臺階式的設備來說，臺階的高低、到邊緣的間距等會影響到產品安全性能。
這篇文章以現階段適用較廣的單相兩極直插式電源適配器(含充電器)舉例對其插頭的檢查規定進行講解并得出案例分析報告。
一、單相兩極直插式插頭
尺寸規定及測量方法
I．標準規定

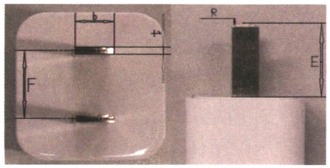

依據標準GB1002—2008條款5．2，單相兩極插頭參數及尺寸見圖1和表1。

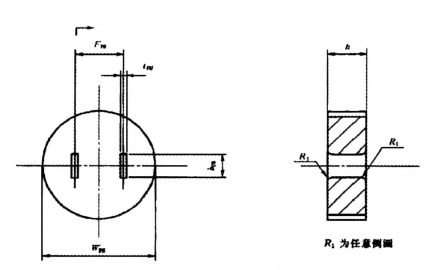

單相兩極插頭量規及量規尺寸見圖2和表2。
2測量方法

圖2采用專用量規、分度值為0．02mm的游標卡尺，插銷頂部倒圓部分尺寸采用適當量具(如半徑量規)測量。量規的插入力應不大于40N。

單相兩極插頭

二、插頭插銷到邊緣的間距規定及測量方法
依據GB1002—2008第5．4條規定，插銷到邊緣的間距應當不小于6．5mm，邊緣指的是插合面的邊緣即與插座能直接接觸的平面的邊緣。

插銷到邊緣的間距應取插銷任何方向到邊緣的較小距離。這個間距的測量方法與取值與設備插銷面的結構有關。下面得出幾種常見的直插式電源適配器插銷到邊緣間距的測量方法與合格判定。

單相兩極插頭量規

1．平面式電源適配器
對于平面式(一個面而且邊緣為直角的)電源適配器，插銷到邊緣的間距即是到電源適配器實際邊沿的間距，如圖3示。

插銷到邊緣距離路徑
可目測從圖3中得出較小的測量路徑應是紅色標線指示的路徑，測得的較小值大于等于6．5mm即符合要求。

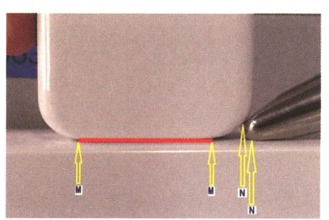

對于臺階式(一個面并且邊緣形狀是弧形倒角，或兩個面的臺階式)，當一個面且邊緣形狀是弧形倒角形成的臺階，如圖4所示。圖中M點為插合面邊沿點，N點為試驗指接觸點。
插銷插合面上測量距離即M點到插銷的距離小于6.5mm,但是滿足下面兩項要求時，也可判為合格。
當插銷完全插合時，從試驗指接觸點N(圖中取距離數值較小者)到插銷的距離大于或等于6．5mm，并且在插銷部分插合的狀態下，防觸電試驗通過(試驗指不能接觸到帶電插銷)

直插式適配器全插合圖

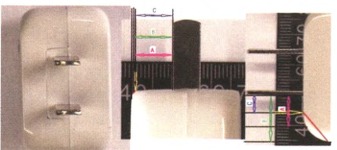

在測量插銷到邊緣的距離時應測量插銷到試驗指接觸點的距離，如圖5所示即圖中A路徑的距離，圖中B路徑為插銷到設備外邊沿的距離，圖中C主插合面邊沿到插銷的距離。

邊緣是弧形倒角的適配器

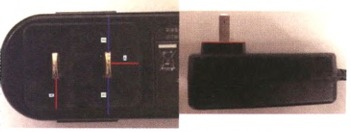

在圖6中右側照片中紅線指示的是小臺階，左側照片中的紅線路徑（A）是小臺階的插銷到邊沿的距離，藍色線路徑（B）是大臺階插銷到邊沿的距離
兩個臺階式適配器

2．可拆卸插頭式適配器
采用可拆卸插頭的適配器時，當插頭拆卸下來時其尺寸也應符合相應的要求。
圖7中A和B路徑為插銷到直角邊沿的距離，C路徑為插銷到試驗指接觸點的距離。

圖7可拆卸插頭插銷到邊緣的距離
臺階式的直插式適配器的插銷到邊緣距離的測量，如果圖5或圖6所示A路徑的測量值不小于6．5mm，或圖7中的A、B和C路徑的測量值不小于6．5mm，且圖5中的A路徑或圖7中的C路徑還應進行補充進行以下測試。

對于插銷，將標準試驗施加到插銷與插座部分完全插合時的各個可能的位置上，試驗指不應接觸到帶電件(主要指插銷)。部分插合狀態中，較嚴酷的位置為插銷剛開始接觸到插座內部帶電件的位置，此時插銷已經成為帶電件，并且利于試驗指觸及插銷導致觸電事故。

單相兩極插座不接觸規Esg尺寸

表3和圖8為單向兩極插座不接觸規的尺寸要求及不接觸規示意圖(GB1002—2008)。
其中E。窖為不接觸規的長度，其允許值為8．40～8．45mm。也就是說，插銷開始插入插座的時候，插入8．40mm以?xún)?nèi)是不會接觸帶電件的，一旦達到8．40～8．45mm的深度，則可能接觸到帶電件，成為危險帶電件，如果此時標準試驗指仍然能觸碰到插銷，則說明此插座不滿足防觸電要求，判定不合格。

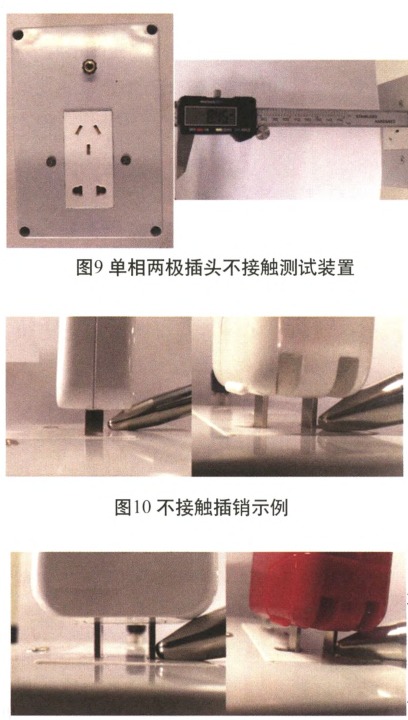

圖9為單相兩極插頭不接觸測試裝置，通過不接觸規校正到剛好不接觸，也就外表面到下面金屬支撐件足巨離約8．40～8．45mm。
將直插式產品插入此規，直至接觸到底部金屬支撐件，然后取標準試驗指試圖接觸插銷，如果接觸不到帶電插銷，則說明沒有觸電危險，為合格；反之為不合格。
用不接觸測試裝置進行測量的合格示例見圖10，不合格示例見圖11。

三、小結
綜上所述，單相直插式設備插銷到邊緣的距離合格判定有兩種情況。
1．插銷插合面上測量插銷到邊沿的距離大于6．5mm，則直接判為合格。
2．插銷插合面上測量距離小圖10不接觸插銷示例于6．5mm，當滿足插銷完全插合時，從試驗指接觸點到插銷的距離大于或等于6．5mm和后插銷部分插合的狀態下，防觸電測試通過(試驗指不能接觸到帶電插銷)，這兩項要求時，也可判為合格。
