手機充電器系統的組成

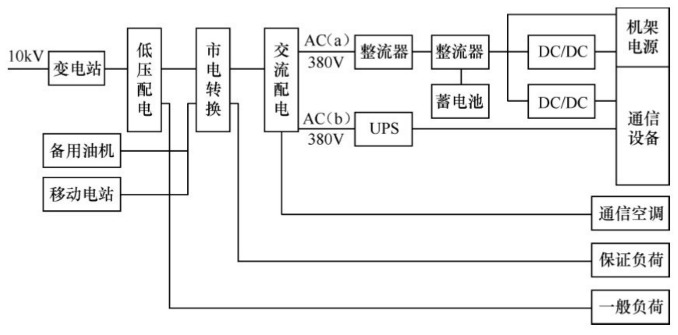

手機充電器是整個通信網絡的關鍵基礎設施，但是通信電源在整個通信行業中占的比例并不大。充電器供電的質量及供電的可靠性，直接影響全局通信。手機充電器設備和裝置包括交流市電、高低壓配電和變電站設備、柴油發電機組、整流器、電池組、交流逆變器、直流變換器等，圖示出了手機充電器設備和裝置的方框圖。

圖手機充電器設備和裝置方框圖

電池的主要作用電池是通信系統必不可少的設備，既作為直流充電器系統備用充電器，又作為啟動動力充電器，還作為交流配電設備操作充電器。

1.荷電備用
通信設備要求不間斷供電。當交流中斷時，電池是支持通信系統工作的惟一后備充電器。在市電正常時，整流器投入工作，其輸出電流可滿足全局忙時較大負荷電流的需要（包括對電池的充電）；在市電異常時，則由電池單獨供電，其輸出電流應滿足通信設備忙時的較大耗電量，其輸出電壓應滿足通信設備對基礎充電器電壓的要求范圍，其供電時間依據市電類別決定。

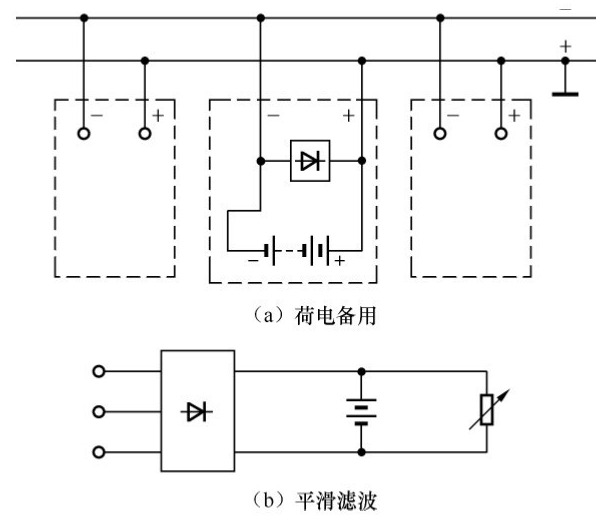

用于荷電備用的電池，其放電速率較慢，放電時間長達0.5～0.8h，因此均采用固定型大容量鉛酸電池。圖3-2示出了電池在手機充電器系統中的作用。

2.平滑濾波
電池在浮充工作期間，由整流器補足每晝夜自放電損失的電量，或者履行充電手續而荷滿電量。
在晶閘管整流器或PWM（PulseWidthModulation，脈寬調制）高頻開關整流器的輸出電壓中，仍存在著經過濾波器作用而未消除的紋波及多種諧波電壓，由于電池對低頻諧波電壓呈現極小內阻，僅為數十毫歐姆，而與之并聯的負載遠大于電池內阻，所以電池對整流器輸出的紋波電壓具有旁路功能，即起平滑濾波作用，故在市電正常情況下讓電池不脫離供電系統的措施有利于提高供電質量。
目前，通信局（站）用直流基礎充電器電壓為?48V或?60V及?24V，其電池只數通常為24只或32只及12只。

3.調節系統電壓

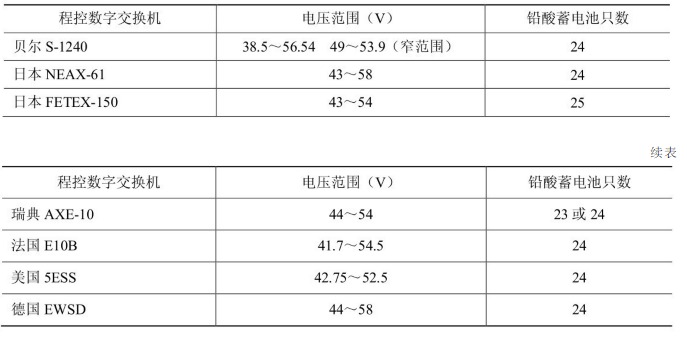

幾乎所有國家的程控?cái)?shù)字交換機基礎電壓都采用?48V，但電壓范圍各不一致，表列舉了幾種程控交換機供電系統的基礎電壓指標。

目前，大多數國家程控交換機的基礎電壓范圍較寬，勿需采用調壓裝置，但也有少數國家的基礎電壓范圍較窄，如表3-1中的日本FETEX-150及貝爾S-1240（窄電壓），故須采用調壓裝置來達到電壓范圍指標。這時通常采用尾電池控制的調壓方案，即浮充供電時自動將尾電池撤出系統，電池單獨供電時將尾電池自動串入系統。
