穩壓電路

使用三端穩壓器有以下優點。
（1）元件數量少。
（2）帶有限流電路，輸出短路時不會損壞元件。
（3）帶有熱擊穿功能。

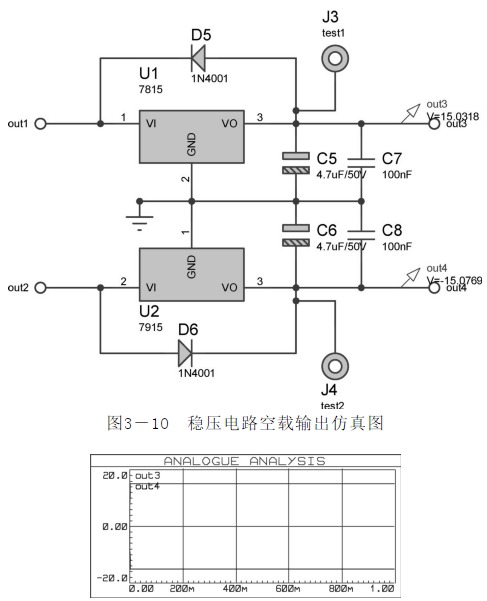

三端穩壓器選擇7815、7915，在輸出端同時并入二極管D5、D6（型號為1N4001），當三端穩壓器未接入輸入電壓時可保護其不至于損壞。輸出端out3、out4分別可輸出+15V與－15V電壓，并驅動LED發光，穩壓電路空載輸出仿真圖如圖所示。

用圖表功能記錄穩壓電路空載輸出，如圖所示。如圖所示，三端穩壓器7815、7915可輸出穩定±15V直流電壓。注意為了使三端穩壓器7815、7915能夠正常工作，輸入電壓必須保證為18V。7815、7915正常工作時輸入輸出之間的電壓差必須在3V以上。為此，使用7815/7915時輸入電壓應在18V以上，較大輸入電壓不超過35V。穩壓器7815、7915輸出端out3、out4處接入2kΩ電阻與LED負載測試，仿真結果如圖3－12所示。穩壓電路輸出為兩個穩定的±15V電壓，輸出仿真結果如圖所示。

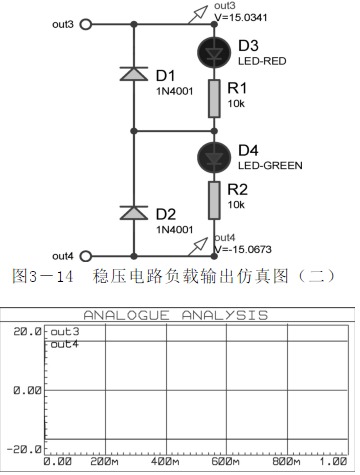

穩壓器7815、7915輸出端out3、out4處接入10kΩ電阻與LED負載測試，仿真結果如圖所示。穩壓電路輸出為兩個穩定的±15V電壓，輸出仿真結果如圖所示。

綜上所述，本項目所設計的固定式雙電源適配器直流穩壓電源適配器，能夠在負載變化的情況下提供穩定的±15V直流穩壓電源適配器，滿足設計指標。

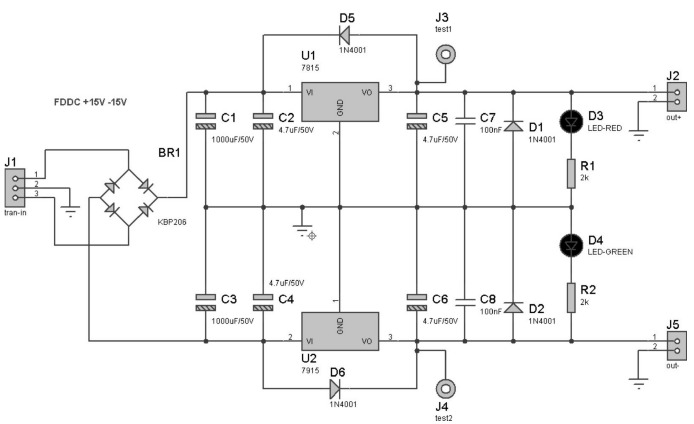

固定式雙電源適配器直流穩壓電路的整體電路原理圖如圖所示。

圖整體電路原理圖

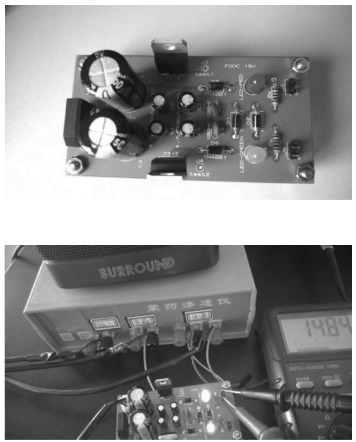

對電路板進行實際測試，測試正電壓輸出為14.84V，負電壓輸出為－14.77V，設計要求輸出雙電源適配器±15V電壓，實測基本符合設計要求。

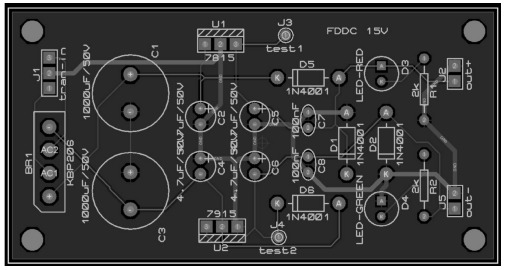

PCB版圖（見圖）

實物測試（見圖）

為了提高電子設備的精度及穩定性，在直流電源適配器中還要加入穩壓電路，因此稱為直流穩壓電源適配器。典型的直流穩壓電源適配器主要由電源適配器變壓器、整流電路、濾波電路和穩壓電路等幾部分構成。電源適配器變壓器把50Hz的交流電網電壓變成所需要的交流電壓；整流電路用來將交流電變換為單向脈動直流電；濾波電路用來濾除整流后單向脈動電流中的交流成分（即紋波電壓），使其成為平滑的直流電；穩壓電路的作用是當輸入交流電網電壓波動、負載及溫度變化時，維持輸出直流電壓的穩定。本項目所介紹的雙電源適配器直流穩壓電路與傳統的穩壓電源適配器相比，具有操作方便、電壓穩定度高等特點，其輸出電壓精確可測，控制部分電路簡單明了，可提供穩定的±15V電壓輸出，滿足設計要求。
